產品采用了窗口化軟件設計，所有輸入?yún)?shù)、一起設置和顯示測量結果統一細分為100多個獨立的窗口表示，使用者通過"訪問"特定的窗口即可達到輸入?yún)?shù)、修改設置或顯示測量結果的目的，窗口采用兩位數字（包括+號）編號，從00～99，然后是+0、+1等。窗口號碼或稱窗口地址碼，表示特定的含義。
窗口本身主要分為三種類型：
（1）數據型,例如M11，M12；
（2）選擇項型，例如M14；
（3）純顯示型，例如M01，M00。
訪問數據型窗口，可以查看對應參數。如果欲修改數值，可直接鍵入數值鍵然后回車
,也可鍵入回車鍵
后，再鍵入數字鍵，然后再鍵入回車鍵
確認。
訪問選擇型窗口，可以查看對應所選擇的選擇項。如果欲進行修改，必須先鍵入回車鍵
，這時屏幕左邊將出現">"和閃動的光標，表示進入可修改選擇狀態。使用者可使用
和
鍵移出所要的選擇項后，鍵入
鍵確認；也可以直接輸入數字對應的選擇項，鍵入
鍵確認。
顯示型窗口只顯示供用戶瀏覽，不能修改。
壁掛式主機16鍵鍵盤的操作與顯示
～
和
鍵用于輸入數字或菜單號；
鍵用于左退格或刪除左面字符；
和
用于進入上一級和下一級菜單，輸入數字時相當于正負號鍵；
鍵（以后文字描述時，簡稱為M鍵）用于訪問菜單，先鍵
入此鍵然后再鍵入兩位數字鍵，機殼進入數字對應的菜單窗口，例如
欲輸入管外徑，鍵入
即可，
其中"11"是管外徑參數窗口地址碼；
鍵，為回車鍵，也可稱為確認鍵，用于"確認"已輸入數字或所選擇內容。另一個功能是在輸入?yún)?shù)前按此鍵用于進入"修改"狀態。
具體操作詳見"快速輸入管道參數"
菜單一覽表
|
流量/累積顯示 |
00 |
顯示瞬時流量/凈累積量，顯示單位在M30-M32窗口中調節 |
||
|
01 |
顯示瞬時流量/瞬時流速，顯示單位在M30-M32窗口中調節 |
|||
|
02 |
顯示瞬時流量/正累積量，顯示單位在M30-M32窗口中調節 |
|||
|
03 |
顯示瞬時流量/負累積量，顯示單位在M30-M32窗口中調節 |
|||
|
04 |
顯示日期時間/瞬時流量 |
|||
|
05 |
顯示熱流量/總熱量，顯示單位在M84、M88窗口中調節 |
|||
|
06 |
顯示溫度輸入T1，T2 |
|||
|
07 |
顯示模擬輸入AI3，AI4 |
|||
|
07 |
顯示當前電池電壓（適用于16版本） |
|||
|
08 |
顯示系統錯誤代碼 |
|||
|
初始設置 |
09 |
顯示今日凈累積流量 |
||
|
10 |
輸入管道外周長 |
|||
|
*11 |
輸入管道外徑，可輸入數值范圍0～18000 |
|||
|
*12 |
輸入管壁厚度 |
|||
|
*13 |
輸入管內徑 |
|||
|
*14 |
選擇管道材質類型 |
|||
|
15 |
輸入管材聲速 |
|||
|
16 |
選擇襯材類型 |
|||
|
17 |
輸入襯材聲速 |
|||
|
18 |
輸入襯里厚度 |
|||
|
19 |
輸入內壁絕對粗糙度 |
|||
|
*20 |
選擇流體種類 |
|||
|
21 |
輸入流體聲速 |
|||
|
22 |
輸入流體粘度 |
|||
|
*23 |
選擇傳感器類型，具有20多種不同類型供選擇 |
|||
|
*24 |
選擇傳感器安裝方式 |
|||
|
*25 |
顯示傳感器安裝間距 |
|||
|
*26 |
參數固化及設置 |
|||
|
27 |
安裝點安裝參數存取 |
|||
|
28 |
設置信號變差時保持上次數據。選擇"是"表示當超聲波信號變差時，流量計就顯示上次所測量的正確數據。 |
|||
|
29 |
輸入設置空管時的信號強度。例如輸入65表示當信號強度降低到65時，流量計就認為管道中沒有流體了，顯示流量值將強置為0。 |
|||
|
流量單位設置 |
30 |
選擇公英單位制 |
||
|
31 |
選擇瞬時流量單位 |
|||
|
32 |
選擇累積流量單位 |
|||
|
33 |
選擇累積器倍乘因子。倍乘因子起放大累積數值范圍的作用，一般設置為×1。 |
|||
|
34 |
凈累積器開關 |
|||
|
35 |
正累積器開關 |
|||
|
36 |
負累積器開關 |
|||
|
37 |
恢復出廠參數設置及累積器清零 |
|||
|
38 |
手動累積器（用于標定），可顯示手動累積量、累積時間和瞬時流量 |
|||
|
39 |
選擇操作界面語言，將有8種不同語言供國際用戶選用 |
|||
|
|
3· |
設置本地LCD顯示方式輸入0或1表示固定顯示內容。輸入2～43表示自動循環顯示方式，將自動循環前面的2～43個菜單，顯示間隔8秒。有鍵輸入時將按照按鍵操作進行顯示。沒有按鍵輸入60秒時間之后自動進入循環顯示狀態。 |
||
|
選擇設置 |
*40 |
阻尼系數 |
||
|
*41 |
輸入低流速切除值 |
|||
|
42 |
設置靜態零點 |
|||
|
43 |
清除零點設置及手工設置的零點，恢復原值 |
|||
|
44 |
手工設置零點偏移值 |
|||
|
45 |
儀表系數，修正系數 |
|||
|
46 |
輸入網絡標識地址碼（儀表通訊地址） |
|||
|
47 |
密碼保護操作，當儀表設置密碼之后，菜單只能瀏覽，而不能更改 |
|||
|
48 |
線性度折線修正數據輸入。至多有12段折線，用于用戶修正儀表非線性 |
|||
|
49 |
網絡聯機通信測試器，在此窗口可以查看上位機送過來的數據，借此判斷通訊出現的問題。 |
|||
|
定時輸出 |
50 |
數據定時輸出選項設置，選擇定時打印時的輸出內容，共有20多項供選擇。 |
||
|
51 |
定時輸出時間設置 |
|||
|
52 |
打印數據流向控制。默認時打印數據將流向到掛在內部總線的熱敏打印機。打印數據可以設置為輸出到外部串行口（RS485接口）。 |
|||
|
AI5 設置 |
53 |
顯示模擬輸入AI5（16版本次窗口顯示為電池電壓） |
||
|
輸入輸出設置 |
54 |
OCT累計脈沖輸出脈沖寬度設置，范圍為6毫秒至1000毫秒。 |
||
|
55 |
電流環輸出模式選擇 |
|||
|
56 |
電流環4mA或0mA輸出時對應值 |
|||
|
57 |
電流環20mA輸出時對應值 |
|||
|
58 |
電流環輸出校驗。用于檢查驗證電流環是否正常。 |
|||
|
59 |
電流環當前輸出值 |
|||
|
60 |
日期時間及設置。新一代超聲波流量計的日期時間是由CPU實現的，當進行軟件升級時會造成時間跑慢。建議軟件升級后及時調整日期時間至正確顯示。 |
|||
|
61 |
軟件版本號及電子序列號 |
|||
|
62 |
設置串行口參數 |
|||
|
輸入輸出設置 |
63 |
通信協議選擇（包括兼容協議選擇），共有兩種選項，選擇MODBUS-RTU表示使用二進制的MODBUS-RTU協議，選擇MODBUS-ASCII+原協議。表示使用ASCII碼的協議。這時能夠同時支持多種協議，包括MODBUS-ASCII、原7版協議、Meter-BUSx協議、其它廠家的多種通訊協議。 |
||
|
64 |
模擬輸入AI3對應量值范圍 |
通過輸入量值范圍，流量計會把電流信號轉換為適合用戶需要的數值范圍。從而顯示出相應的模擬輸入所對應的物理參數數值。 |
||
|
65 |
模擬輸入AI4對應量值范圍 |
|||
|
66 |
模擬輸入AI5對應量值范圍 |
|||
|
67 |
設置頻率輸出信號頻率范圍。頻率信號輸出通過信號頻率的大小表示的是瞬時流量的大小。默認設置0～1000HZ,最大范圍為0～999HZ。 頻率信號是通過專門的頻率輸出單元輸出的。 |
|||
|
68 |
設置頻率信號輸出下限流量 |
|||
|
69 |
設置頻率信號輸出上限流量 |
|||
|
70 |
顯示器背光控制 |
|||
|
71 |
顯示器對比度控制 |
|||
|
72 |
工作計時器，以秒為單位記錄儀表的工作時間。可以清零。 |
|||
|
73 |
設置#1報警器下限流量值 |
通過設置報警器的上下限置，可以確定一個范圍，當實測流量超出這個窗口時，就會產生一個報警信號輸出。報警信號可以通過設置OCT或者繼電器輸出至外部 |
||
|
74 |
設置#1報警器上限流量值 |
|||
|
75 |
設置#2報警器下限流量值 |
|||
|
76 |
設置#2報警器上限流量值 |
|||
|
77 |
蜂鳴器設置選項 |
|||
|
78 |
設置集電極開哭（OCT）輸出選項 |
|||
|
79 |
設置繼電器（或者OCT2）輸出選項 |
|||
|
80 |
選擇定量（批量）控制器控制信號 |
|||
|
81 |
流量定量（批量）控制器 |
|||
|
82 |
日月年累積器，查看每天每月每年的累積流量及熱量 |
|||
|
83 |
自動補加斷電流量開關。默認狀態關閉。請注意此功能在特定條件下不能使用。 |
|||
|
熱量測量 |
84 |
選擇熱量單位，可選擇吉焦耳、千卡、千瓦時、BTU英制熱量單位 |
||
|
85 |
選擇溫度信號來源，如果選擇通過AI3、AI4輸入溫度信號則需要能夠輸出4-20毫安電流信號的溫度變送器。 |
|||
|
86 |
熱容量，默認使用GB-CJ128焓差法。也可使用溫差法。 |
|||
|
87 |
熱量累積器開關 |
|||
|
88 |
熱量累積乘積因子 |
|||
|
89 |
顯示當前溫差及設置溫差靈敏度 |
|||
|
8· |
選擇熱能表安裝在供水管上海是回水管路上 |
|||
|
診斷 |
*90 |
顯示信號強度和信號質量 |
||
|
*91 |
顯示信號傳輸時間比 |
|||
|
92 |
顯示計算的流體聲速 |
|||
|
93 |
顯示總傳輸時間/時差 |
|||
|
94 |
顯示雷諾數及其管道系數 |
|||
|
95 |
顯示正負熱量累積并啟動循環顯示功能 |
|||
|
附加窗口 |
+0 |
顯示上電斷電時刻及流量 |
||
|
+1 |
顯示流量計總工作時間 |
|||
|
+2 |
顯示上次斷電時刻 |
|||
|
+3 |
顯示上次斷電時流量 |
|||
|
+4 |
顯示總上電次數 |
|||
|
+5 |
科學型計算器 |
|||
|
+6 |
流體聲速閾值設定 |
|||
|
+7 |
本月凈累積量 |
|||
|
+8 |
今年凈累積量 |
|||
|
+9 |
故障運行時間（包括停電時間） |
|||
|
硬件調整窗口 |
.2 |
儲存靜態零點 |
|
.5 |
Q值的閾值設定 |
|
|
.8 |
當日和當月最大瞬時流量 |
|
|
.9 |
帶有CMM指令輸出的串口測試窗口 |
|
|
-0 |
電路硬件參數調整入口（輸入密碼才能進入下面的窗口） |
|
|
-1 |
4-20毫安電流環校準 |
|
|
-2 |
AI3模擬輸入4毫安輸入校準 |
|
|
-3 |
AI3模擬輸入20毫安輸入校準 |
|
|
-4 |
AI4模擬輸入4毫安輸入校準 |
|
|
-5 |
AI4模擬輸入20毫安輸入校準 |
|
|
-6 |
AI5模擬輸入4毫安輸入校準 |
|
|
-7 |
AI5模擬輸入20毫安輸入校準 |
|
|
-8 |
鉑電阻低溫度時（<40℃）零點設置 |
|
|
-9 |
鉑電阻高溫度時（>55℃）零點設置 |
|
|
-A |
鉑電阻標準50℃時校準 |
|
|
-B |
鉑電阻標準84.5℃時校準 |
故障解析
超聲波流量計設計了完善的自診斷功能。對發現的問題以代碼的形式按時間順序顯示在LCD顯示器的右上角。M08菜單則可順序顯示所有存在的故障問題。
硬件故障在每次上電時進行檢查，正常工作時能檢查到部分硬件故障。對因設置錯誤或測試條件不合適造成的不能檢測問題也能顯示出相應的信息，以便用戶最快地確定故障及問題所在，并及時按下列兩表所提供的方法解決問題。
顯示的錯誤分為兩類：一類為電路硬件錯誤信息，可能出現的問題及解決辦法見表1所示。如果上斷電自檢時發現問題，進入測量狀態以后，顯示器的左上角將顯示"*F"?？芍匦律想?，查看所顯示的信息，按下表采取具體措施。如果問題繼續存在，請與公司聯系。
問題及解決辦法由以下兩表給出。
表1.硬件上電自檢信息及原因?qū)Σ?/p>
|
LCD顯示信息 |
原因 |
解決辦法 |
|
程序ROM校驗和有誤 |
*系統ROM非法或有錯 |
同廠家聯系 |
|
數據儲存器讀寫有誤 |
*內存參數數據有誤 |
重新上電/同廠家聯系 |
|
系統數據存儲器錯誤 |
*系統存儲數據區出錯 |
重新上電/同廠家聯系 |
|
測量電路硬件錯誤 |
*子CPU電路致命錯誤 |
重新上電/同廠家聯系 |
|
主頻錯誤！檢查晶振 |
*系統時鐘有錯 |
重新上電/同廠家聯系 |
|
日期時間錯誤 |
*系統日期時間有錯 |
重新設定日期時間 |
|
不顯示、或顯示混亂、工作不正常等怪現象 |
*連接面板的電纜線接觸不良 |
檢查連接面板的電纜線是否接觸好，此狀態不影響正常計量 |
|
按鍵無反應 |
*接插件接觸不良 |
同上 |
表2.工作時錯誤代碼原因及解決辦法
|
代碼 |
M08菜單對應顯示 |
原因 |
解決辦法 |
|
*R |
系統工作正常 |
*系統正常 |
|
|
*J |
測量電路硬件錯誤 |
*硬件故障 |
*與公司聯系 |
|
*I |
沒有檢測到接收信號 |
*收不到信號 |
*確保傳感器貼緊管道，使用充分的耦合劑 |
|
*傳感器與管道接觸不緊或耦合劑太少 |
*確保管道表面干凈無銹跡，無油漆，無腐蝕眼使用鐵刷子清理管道表面 |
||
|
*傳感器安裝不合適 |
*檢查初始參數是否設置正確 |
||
|
*內壁結垢太厚 |
*只能清除結垢或置換結垢管段，但一般情況下可更換測試點，選擇結垢較少的安裝點，機器可能正常工作。 |
||
|
*新?lián)Q襯里 |
*等到襯里固化飽和以后再測 |
||
|
*H |
接收信號強度低 |
*信號低 *原因同上欄 |
*解決方法同上欄 |
|
*H |
接收信號質量差 |
*信號質量太差 *包括上述所有原因 |
*同對應問題解決辦法 |
|
*E |
電流環電流大于20mA（不影響正常測量如果不使用電流輸出，可置之不理。） |
*4-20mA電流環輸出溢出超過100% *電流環輸出設置不對 |
*重新檢查設置（參見M56窗口使用說明）或確認實際流量是否太大 |
|
*Q |
頻率輸出高于設定值（不影響正常測量，如果不使用頻率輸出，可置之不理。） |
*頻率輸出溢出120% *頻率輸出設置不對或?qū)嶋H流量太大 |
*重新檢查頻率輸出（參見M66-M69窗口使用說明）設置或確認實際流量是否太大 |
|
*F |
見表1所示 |
*上電自檢時發現問題 |
*試重新上電，并觀察顯示器所顯示的信息，按前表處理。如果問題仍然存在，請與廠家聯系 |
|
*永久性硬件故障 |
*請與廠家聯系 |
||
|
*G |
調整增益正在進行>S1 調整增益正在進行>S2 調整增益正在進行>S3 調整增益正在進行>S4 (該欄顯示信息位于M00，M01，M02，M03窗口) |
*這四步表示機器正在進行增益調整，為正常測量做準備。 *如機器停在S1或S2上或只在S1、S2之間切換，說明收信號太低或波形不佳 |
|
|
*K |
管道空，M29菜單設置 |
管道中沒有流體或者是設置錯誤 |
如果管道中確實有流體，在M29菜單中輸入0值 |
注意：出現錯誤代碼*Q、*E時并不影響測量，只是表明電流環和頻率輸出有問題。
4鍵操作與顯示
4鍵鍵盤的4個按鍵依次為菜單、上移、下移、回車四個按鍵。
上移鍵可上移菜單或增加數字；
下移鍵可下移菜單、減小數字、光標移動下一數字，當移動到最后一個數字后，下移鍵會起到回車的作用。
例如，輸入9，需要連續使用上移鍵9次，然后移動到下一數字
位置上。
當輸入菜單號碼時，如果只輸入一個數字后，然后輸入回車，表示輸入的這個數字為是十位數字上的數。
例如鍵入按鍵組合：菜單鍵+三次上移鍵+回車鍵，表示進入菜單M30。進入菜單M42的按鍵組合為：菜單鍵+四次上移鍵+下移鍵+兩次上移鍵+下移鍵，也可以使用菜單鍵+四次上移鍵+回車鍵+兩次下移鍵。進入菜單M00的按鍵組合為：菜單鍵+回車鍵。
進入菜單M90的按鍵組合為菜單鍵+回車鍵+上移鍵。進入菜單M30的按鍵組合為菜單鍵+四次上移鍵+回車鍵+兩次上移鍵。
電池供電型的操作與顯示（也可選用DC8-36V供電）

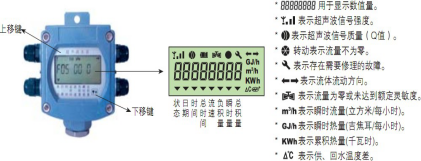

電池供電型帶有本地96段LCD顯示器，可顯示44個窗口內容，最經常使用的8個窗口安排在最前面，并且具有三角形指示器指向面膜上的說明字符。并且具有自動循環顯示功能，循環間隔為固定8秒時間。
本地LCD窗口有兩個磁性按鍵，無需打開機殼使用磁棒在機殼外部操作。分別位于LCD的左上角和右下角，稱為"上移鍵"和"下移鍵"。兩個磁性按鍵只能用于上、下翻頁瀏覽參數，不能修改和設置參數，如需修改和設置參數，必須使用RS485串口鍵盤或設參軟件才能實現。
本地LCD可設置兩種顯示方式，一種是自動循環顯示方式，在M3.（M3A）窗口輸入2-39的數字表示前多少個窗口自動循環顯示，出廠默認前8個窗口（面膜上的8個窗口）自動循環。另一種是固定顯示方式，在M3.（M3A）窗口中輸入0或1即可。
本地LCD在循環顯示狀態下，第一次按鍵，窗口自動進入上次按鍵所移動的窗口，停止按鍵超過60秒，自動循環狀態啟動，自動循環狀態下，按下移鍵超過3秒鐘，今日顯示00窗口。
顯示狀態代碼及故障判斷
通過查看本地LCD顯示器第07號窗口，可以判斷當前流量計的工作狀態。
07號主窗口顯示格式樣式：FxG SS Q
SS為00～99是數值，表示當前信號強度。正常范圍50～99，越大越好；
Q的數值范圍為0～9，表示當前信號質量，正常工作范圍5～9，越大越好；
G表示信號調整步驟。正常工作時為空格，調整信號過程中顯示3、2、1等；
X表示當前系統工作狀態代碼，含義分別如下：
段式液晶顯示 液晶顯示 MODBUS寄存器
F0xxx *I Bit0 沒有收到信號錯誤
F1xxx *H Bit1 信號太低錯誤
F2xxx *H Bit2 信號差錯誤
F3xxx *K Bit3 管道空錯誤
F4xxx *J Bit4 電路硬件錯誤
F5xxx *G Bit5 正在調整電路增益
F6xxx *Q Bit6 頻率輸出超量程錯誤
F7xxx *E Bit7 電流環輸出電流過量程錯誤
F8xxx *F Bit8 內部數據寄存器效驗和錯誤
F9xxx *F Bit9 主振頻率或者時鐘頻率存在錯誤
FAxxx *F Bit10 參數區存在效驗和錯誤
Fbxxx *F Bit11 程序存儲器數據效驗和錯誤
Fcxxx *F Bit12 溫度測量電路可能存在錯誤
Fdxxx *L Bit13 保留（25版表示FLASH儲存器存在錯誤）
Fexxx * Bit14 內部計時器溢出錯誤
Ffxxx *F Bit15 模擬輸入電路存在錯誤
顯示內容一覽表
|
順序 |
顯示樣式 |
顯示內容 |
說明 |
|
00 |
006789.45m3 |
顯示正累積量 |
小數點位置由M33菜單設定，單位固定為m3 |
|
01 |
8.3215m3/h |
顯示當前瞬時流量 |
單位固定為m3/h,如果前面出現"U"字符表示流量尚未達到設定的靈敏度，即被低流速切除了。低流速切除設定位于M41 |
|
02 |
007658.34GJ |
顯示正累積熱量 |
小數點位置由M88菜單設定，單位由M84菜單設定 |
|
03 |
2.3214GJ/h |
顯示瞬時熱流量 |
單位由M84菜單設定，如果前面出現"U"字符表示流量尚未達到設定的靈敏度，或者溫差小于設定值。最小溫差設定位于M89 |
|
04 |
91.4 65.3℃ |
顯示供水回水溫度 |
|
|
05 |
34.2345△℃ |
顯示當前溫差 |
|
|
06 |
000012.14/h |
顯示故障運行時間 |
單位為小時 |
|
07 |
F- 80 9 |
顯示當前工作狀態 |
分別為錯誤代碼，信號強度，信號質量等 |
|
08 |
23.15.49 |
顯示機內時鐘-時間 |
|
|
09 |
07-12-31 |
顯示機內時鐘-日期 |
|
|
10 |
E0 0.1234 |
顯示當前流體流速 |
|
|
11 |
E1 99.876 |
顯示當前超聲波信號傳輸比 |
% |
|
12 |
E2 1480.3 |
顯示估測流體的聲速 |
m/s |
|
13 |
E3 4.0000 |
顯示當前4-20毫安輸出值 |
單位總為m/s |
|
14 |
E4 130.24 |
顯示T1的等效電阻值 |
單位眾位mA |
|
15 |
E5 130.56 |
顯示T2的等效電阻值 |
單位總為歐姆 |
|
16 |
E6 3.5673 |
電池電壓 |
單位總為歐姆 |
|
E6 15 |
顯示管道外直徑 |
單位總為伏特（適用于16版本） |
|
|
17 |
E7 12.05 |
顯示所使用的軟件版本號碼 |
單位總為mm（使用與13版本） |
|
18 |
12800001 |
顯示機器的電子序列號碼 |
|
|
19 |
E9 1 |
顯示通訊地址碼（儀表地址） |
使用M46菜單設置 |
|
20 |
002345.23 h |
顯示儀表累積的工作時間 |
單位為小時 |
|
21 |
071219.08 |
顯示儀表出廠日期時間 |
分別為年月日小時 |
|
22 |
88888888 |
顯示所有字段用于檢查L(zhǎng)CD |
|
|
23 |
23 A5 F7 89 |
顯示串口所輸入的數據 |
用于檢查串口通訊 |
|
24 |
L4 |
顯示所使用的通訊協議 |
使用M63菜單選擇MODBUS RTU/ASCII |
|
25 |
L5 |
顯示用戶儀表系數 |
|
|
26 |
23658933 m3 |
顯示今年累積流量 |
|
|
27 |
23658933 m3 |
顯示本月累積流量 |
|
|
28 |
L8 |
顯示當前超聲波傳播總時間 |
單位為微秒 |
|
29 |
L9 |
顯示當前超聲波時差 |
單位為納秒 |
|
30 |
C0 |
顯示時差電壓1 |
應該在3500～5000之間 |
|
31 |
C1 |
顯示時差電壓2 |
應該在7000～9600之間 |
|
32 |
C2 |
顯示頻率系數 |
應該小于0.1 |
|
33 |
C3 |
顯示模擬輸入AI3電流數值 |
單位為毫安（在16主板中為備用） |
|
34 |
C4 |
顯示模擬輸入AI4電流數值 |
單位為毫安（在16主板中為備用） |
|
35 |
C5 |
顯示模擬輸入AI5電流數值 |
單位為毫安（在16主板中為備用） |
|
36 |
0000234.5 |
顯示負累積熱量 |
單位由M84菜單，小數點由M88菜單確定 |
|
37 |
000045.67 |
顯示凈累積熱量 |
單位為立方米，小數點位置由M33菜單確定 |
|
38 |
000012.34 |
顯示負累積流量 |
單位為立方米，小數點位置由M33菜單確定 |
|
39 |
000012.34 |
顯示今日累積流量 |
單位為立方米，小數點位置由M33菜單確定 |
|
40 |
H0 1.2345 |
啟動手動累積器 |
離開此窗口即停止運行 |
|
41 |
H1 2.3456 |
停止并顯示手動累積流量 |
單位為當前所選擇的累積單位（M32決定） |
|
42 |
H2 34.567 |
顯示手動累積器秒表時間 |
單位為秒 |
|
43 |
H3 9600 |
顯示當前所使用的波特率 |
注意：40-42窗口用于標定顯示
濟南協源自控儀表有限責任公司版權所有
電話：0531-81260368 郵箱：[email protected] 公司地址：山東省濟南市天橋區藍翔中路
魯ICP備13024965號-1 技術支持：濟南網站建設：濟南騰飛網絡
客戶服務熱線
18653188909
